高温合金棒是以铁、镍、钴为基，经热锻、热轧制成的棒材，是制造涡轮盘、叶片、紧固件、轴类等高温承力件的核心坯料，被誉为高端装备的 “金属骨架”。按强化机制分固溶强化型与沉淀强化型，后者通过 γ' 相(Ni₃Al、Ti)纳米析出，高温强度更优，长期工作温度可达 800℃-950℃。镍基合金棒占比超 60%，如 GH4169、GH3230、GH4413 等，兼顾高温强度、抗蠕变、抗氧化与组织稳定性。

　　成分设计是高温合金棒性能的核心。以 GH4413 为例，镍≥55% 构建稳定奥氏体基体;铬 14%-17% 形成抗氧化膜;钼 5%-7% 固溶强化;铝 1.5%-2.5%、钛 2.0%-3.0% 形成 γ' 强化相;微量硼、铈强化晶界，抑制高温脆化。铁镍基合金(如 GH2136)成本更低，耐温 650℃-750℃，用于汽轮机转子、发动机轴类。钴基合金棒(如 GH5605)抗热腐蚀极强，用于航空发动机叶片冠部、燃烧室支撑件。

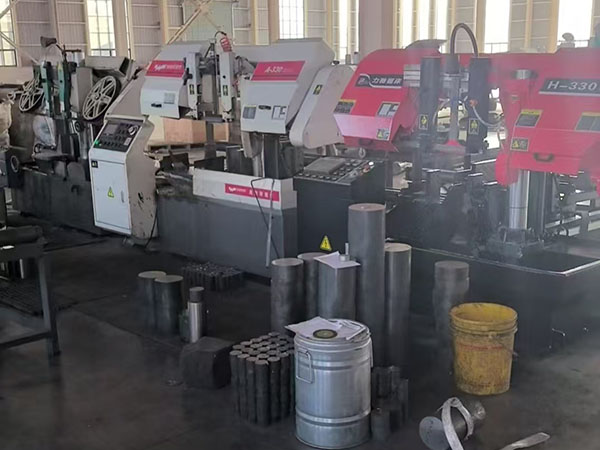

　　制造工艺严苛，从真空熔炼、锻造开坯、热轧成型到精整磨光，每步影响最终质量。锻轧工艺破碎铸态枝晶、细化晶粒，提升致密度与力学均匀性;固溶处理(1000℃-1200℃)溶解过剩相，时效处理(700℃-900℃)析出纳米 γ' 相，实现强度与韧性平衡。精密磨光棒(公差 ±0.01mm)用于航空发动机叶片、燃气轮机涡轮盘，保障装配精度与运行稳定性。

　　高温合金棒是航空航天、能源动力的基石。航空发动机中，涡轮盘在 15000r/min 转速、600℃-800℃下承受巨大离心力，GH4169 合金棒是首选材料。工业燃气轮机中，叶片、轮盘、螺栓长期在 850℃-950℃、高应力下服役，GH4413、GH3230 棒材保障稳定。能源领域，汽轮机转子、锅炉紧固件、核反应堆控制棒组件，依赖其高温持久与抗疲劳性能。随着装备向高效、高温、长寿命发展，高温合金棒正向高纯净、细晶化、高性能迈进，支撑高端制造升级。
